全自動二次濾網差壓排污失控原因分析
一、概述
二次濾網系統是凈化水中污物、保持凝汽器水室經常處于清潔狀態，保證膠球正常投運，提高膠球回收率不可缺少的裝置。而我國環境較為嚴重，江河、
湖泊等水質污染尤為突出。因此，目前冷卻水開式循環系統中較為普遍使用的固定式和旋轉負壓反沖式兩種二次濾網，已經顯示出它的不足之處。我廠是生
產電力輔機設備定點廠，通過近幾年來不斷征求廣大用戶意見和對二次濾網的反復試制及不斷改進，保留老產品部分結構，增加了電動裝置，增加強排污裝
置，使二次濾網結構和使用性能更加完善，并廣泛應用于6MW至300MW火力發電機組冷卻水開式循環系統中，受到廣大新老客戶的一致好評。
二、二次濾網結構形式和工作原理
全自動二次濾網結構形式，它主要由：①殼體②不銹鋼網芯③傳動機構④減速機⑤強排污裝置⑥差壓系統⑦PLC控制系統等部件組成。工作原理：經過
一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再次過濾，當水中懸浮物、塑料薄膜等雜質在濾網表面附到一定數量
時，濾網的內外水壓差增大到控制系統規定數值時（一般為500mmH2O柱），PLC指令啟動控制系統動用、排污機構投入工作，將附著物通過反沖洗排污槽排
出二次濾網，待內處壓差恢復到正常時（一般≤400mmH2O柱）,PLC指令停止④減速機傳動機構，關閉排污閥。定時排污可以根據用戶實際情況確定定時排污
時間。
三、二次濾網特點
目前各電廠（站）凝汽器循環水系統中較為普遍使用的固定式和旋轉式兩種二次濾網，通過這么多年來運行實踐證明，主要存在以下幾點問題：
1、固定式的特點：
網芯固定不能旋轉，清理污物效果差，網孔及易堵塞，清理要等待停機。
2、旋轉式特點：
網芯旋轉、清洗時靠負壓反沖，該濾網清污能力較固定式強，但是當洪峰季節貨水污較嚴重時，以及水中含塑料薄膜。雜草等粘俯力較強的污物時
，清洗效果仍不理想，如遇排污室刮板磨損嚴重時，清污效果更差，結構上也存在較大缺點：
（1）驅動網芯的一對大小齒輪常年在含泥沙等雜質的水中運行、極易磨損和腐蝕，嚴重影響機組安全和經濟運行。
（2）傳動控制系統較為復雜，一般由控制電磁閥、油泵、油箱、油缸、油馬達、油路控制箱等組成，運行之中最容易發生漏油、控制失靈現象。
（3）維修、檢修工作量大。
針對上述二次濾網存在的缺點，宏慶公司通過調查研究和反復試制設計成電動旋轉反沖式二次濾網，是目前國內使用性能二次濾網，它具有以下
優點：
1、消除了老式二次濾網存在的傳動系統復雜易產生故障的缺點，運行安全可靠，檢修維護方便。
2、設計增加了強排污裝置，克服了塑料薄膜污染嚴重的問題，克服了其他二次濾網裝置對塑料薄膜無法清理的狀況。
四、全自動二次濾網差壓排污失控原因分析
1、雨季塑料薄膜堵了差壓口，導至差壓信號失靈。
2，夏季虰螺喜歡吸附差壓口，導至差壓信號失靈。

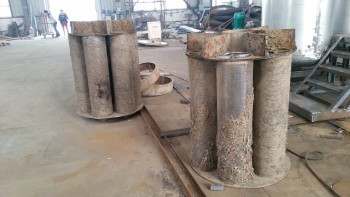

3、冷卻塔填料老化，嚴重脫落，一次濾網受損，導至濾網芯嚴重堵塞。
|
