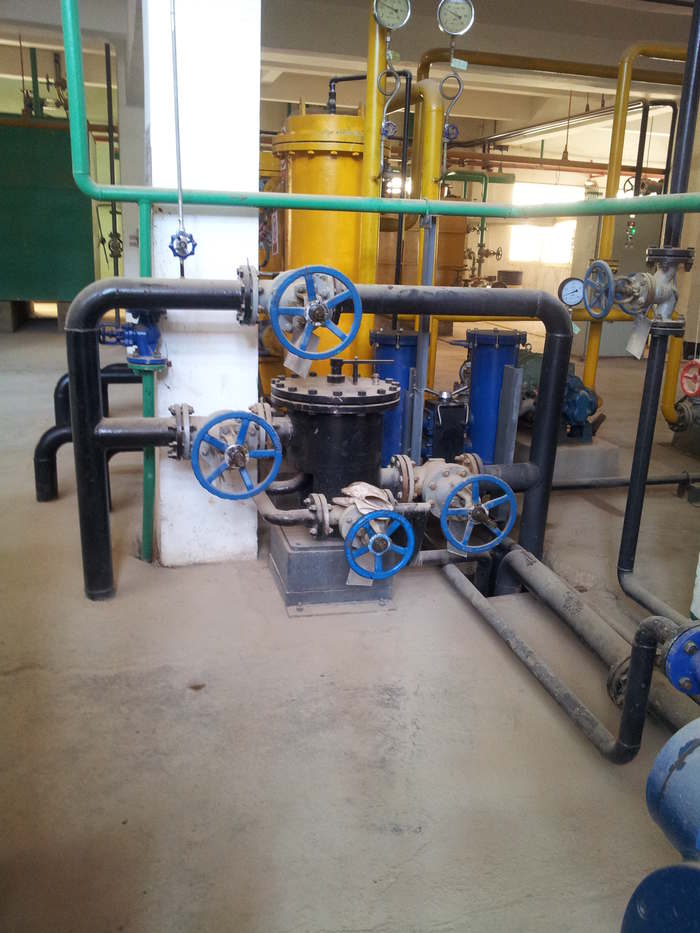

自動濾水器[開式循環]
一、自動濾水器[開式水] 的型號及用途
1、自動濾水器[開式水]型式： 立式
2、型號：LSHK-T/H
3、自動濾水器[開式水]用途：用于過濾和清除開式水中的污物。
4、自動濾水器[開式水]的技術參數
1) 設計壓力： 0.6MPa；
2) 濾芯網孔： ≤1.5 mm；
3) 正常運行水阻：＜200 mmH2O；
4) 電動機規范： 380V/50Hz/IP54；
5) 殼體厚度： ≥12 mm。
6) 冷卻水設計溫度：38℃（最高43℃）；
7)自動濾水器[開式水]的骨架、網芯應具有足夠的強度，能在0.3 MPa的壓差作用下正常工作。
8)自動濾水器采用全自動的運行方式，在設計的循環水量下各設備的水阻都應滿足要求。
9)自動濾水器具有自動反沖洗功能，濾網前后設壓差測量系統。電動濾水器具有差壓控制的反沖洗功能，差壓值控制在200～500 mmH2O范圍內，最大差壓達到500 mmH2O時，濾網自動進行反沖洗，當壓差回到200 mmH2O時自動停止反沖洗。同時還有力矩保護、自動反轉等功能。電動濾水器還應具有時間控制反沖洗功能，即運行一定時間（可調節）后，濾網也可進行自動反沖差壓清洗。
10自動濾水器一次反沖洗時間小于5--10分鐘，且一次清洗帶走的水量小于相應時間內額定流量的3%。
11)自動濾水器系統中閥門均配有進口一體化電動執行機構，閥門開啟與關閉應靈活、方便。
12)自動濾水器的網孔及網孔中心距為1.5mm。
13)自動濾水器濾網殼體設置人孔門，并保證網芯在局部破壞時只需通過人孔門單獨進行更換或修理。
14)自動濾水器轉子驅動機構型式為電動，且濾水器反沖洗轉子還設手動控制，在電源故障時可手動操作。
二、電動濾水器[開式水]的制造要求
1、自動濾水器[開式水]制造的加工和安裝應符合圖樣及技術條件要求。
2、自動濾水器[開式水]各部件表面、通道、孔眼均應平滑無毛刺。
3、自動濾水器[開式水]外購件都必須有產品質量合格證。
4、自動濾水器[開式水]所有焊接必須由合格的焊工擔任。
三、電動濾水器[開式水]結構要求/系統配置要求
�、僮詣訛V水器的網芯等內部過流部件應采用耐腐蝕性能較好的不銹鋼材料，耐腐蝕性能不得低于不銹鋼TP317L材料。考慮到在設備使用期間經受各項環境條件的綜合影響濾網網芯的使用壽命為30年以上，并為多單元可單獨拆卸、更換的結構。網眼無連孔、破孔等缺陷，并且排列整齊。
�、谕鈿�、端蓋、接管采用 Q235B 材料。
③自動濾水器濾網分成多個單元，分別采用螺栓固定在支撐板上，以避免由于循環水長期沖刷造成焊點首先腐蝕而導致強度降低，甚至破壞。
�、茏詣訛V水器排污裝置為轉動件，由軸承支承。濾水器強度設計能承受介質壓力及壓差，濾水器帶有支座，安裝時與基礎用地腳螺栓連接，能承受管道傳遞的力和力矩（力和力矩同時發生作用）。
⑤自動執行機構開度指示明確；電動排污閥的電動裝置采用進口智能整體型，滿足其工作環境的溫度、濕度等要求，招標方只需提供380V動力電源。
⑤同型號設備的零部件(包括備用品)都應是完全可以互換的。
�、咦詣訛V水器應能定時進行反沖洗，反沖洗間隔時間可調整。
�、嗨械臐L動軸承采用原裝進口SKF軸承，并提供軸承的詳細型號及使用位置。
|
