中央空調膠球清洗裝置的開發
中央空調清洗裝置/膠球清洗系統
中央空調冷凝器、蒸發器管道極易結垢，正常在夏季供冷期應該做日常水處理，否則在高硬度水質的環境下運行，冷卻水系統內溶于水中的無機鹽就會隨著溫度的升高結晶析出，在冷凝器換熱面管壁上形成水垢，導致熱交換效率降低。同時硬垢增加，則能耗上升，結硬質水垢1mm厚時會增加6%~10%；由于水的泥土、泥沙、腐殖物形成污垢，加上細菌、藻類等微生物及其分泌物形成的生物粘泥，會附著在冷凝器換熱管壁上形成泥垢，嚴重時造成管路堵塞；而污垢、粘泥會影響熱交換效率，多耗電能，造成高壓運行，嚴重時造成超壓停機。所有這些嚴重地影響了換熱設備的正常運行。
一、中央空調清洗裝置/膠球清洗系統概述
膠球清洗/膠球清洗裝置是對中央空調主機【冷凝器】冷卻管進行有效清洗的設備。膠球清洗/膠球清洗裝置使用性能的好壞直接影響到主機【冷凝器】冷卻管的清洗潔度和傳熱效果。隨著國民經濟發展，最近年來中央空調的市場逐漸拓寬，膠球清洗/膠球清洗裝置廣泛用于中央空調主機【冷凝器】清洗工作，在連續工作不降低負荷的情況下，可以隨時在線清洗，能始終保持冷卻管的清潔狀態，能延長【冷凝器】冷卻管的使用壽命，減輕勞動強度，增加經濟效益。膠球清洗/膠球清洗裝置是中央空調安全經濟運行不可缺少的設備。
二、中央空調清洗裝置/膠球清洗系統使用范圍
中央空調膠球清洗裝置漏斗式收球網主要適用于中央空調主機冷卻水管的清洗裝置，還適用于各種熱交換器對冷卻管的清洗，大大提高了熱交換效果，還提高了有效的經濟效益。對于小機組通常采用單流程系統。使用膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。
三、中央空調清洗裝置/膠球清洗系統的優點
1、宏慶公司生產的膠球清洗裝置系列產品，具有不漏球、不切球、不跑球等優點。
2、收球率：冷卻水壓力在1.2公斤以上，投球達到飽和狀態，收球率達到95%以上。
3、采用不銹鋼沖孔板作為漏斗柵網，膠球的使用壽命可以延長20倍。
四、中央空調清洗裝置/膠球清洗系統的組成
連云港市宏慶電力輔機開發有限公司設計制造的中央空調膠球清洗/膠球清洗裝置，膠球清洗/膠球清洗裝置是節能環保產品，膠球清洗/膠球清洗裝置主要由漏斗式收球網＋強排污反沖清洗二次濾網＋膠球泵＋裝球室＋球閥等組成。
1、膠球清洗/膠球清洗裝置結構設計新穎合理。
2、膠球清洗/膠球清洗裝置自動化性能好，操作方便。
3、膠球清洗/膠球清洗裝置收球率，膠球回收率≥98%。
4、強排污反沖清洗二次濾網過濾能力強，反沖洗性能好。
五、中央空調清洗裝置/膠球清洗系統工作原理
中央空調膠球清洗裝置啟動時，選用合適的膠球，將膠球從裝球室手孔處投入裝球室內，投球數量為主機【冷凝器】冷卻水管數的10%。先打開收球網的球閥，然后啟動膠球泵，關閉放水閥，再打開裝球室上的排氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，過猛切換會導致收球網堵球。膠球在循環水流帶動下進入【冷凝器】水室。膠球在循環水進出口壓力差的作用下跳動旋轉洗刷冷卻管內泥沙污物，對冷卻管內進行一次有效抹擦，使【冷凝器】冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水水流的帶動下進入收球網，收球網將膠球分離出來，由膠球泵再將膠球重新吸入裝球室，按此規律往復循環對中央空調主機【冷凝器】冷卻水管進行連續清洗，清洗運行時間一般為40分鐘 。
六、中央空調冷凝器清洗裝置的組成部件細節說明
1、中央空調膠球清洗裝置----收球網[漏斗式]：收球網[漏斗式]是膠球清洗系統中的關鍵設備，它安裝在中央空調主機【冷凝器】冷卻水的回水管段上，它的作用是把膠球從冷卻水中分離出來。宏慶公司設計的漏斗式收球網，它克服了柵板的漏球、跑球、切球、碎球等缺點，操作方便，收球率高，經濟效益好。
2、中央空調膠球清洗裝置----強排污反沖洗二次濾網：二次濾網是凈化冷卻水的主要設備之一，二次濾網可以清洗大于3㎜∽20mm的一切雜物，能保證膠球暢通無阻在主機【冷凝器】冷卻管內正常運行，強排污反沖洗二次濾網起到了關鍵作用。詳細工作參數等情況參閱強排污二次濾網使用說明書。電動旋轉強排污反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
3、中央空調膠球清洗裝置----裝球室【儲球器】：裝球室是膠球清洗裝置系統用于放球、取球、存儲和觀察膠球循環情況的必要裝置：它由外殼、漏斗、止回器、切換閥等部件組成，并設計觀察窗、排氣閥、放水閥。

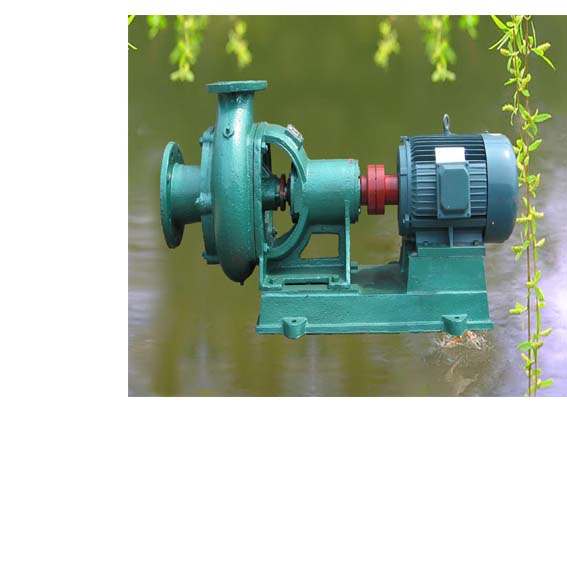

4、中央空調膠球清洗裝置膠球泵【膠球輸送泵】：它是膠球系統中讓膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。
5、中央空調膠球清洗裝置----球閥:球閥是膠球清洗裝置系統用于投球、收球的主要設備，主要閥體和球型閥板組成。
七、中央空調冷凝器新系統配置【全自動膠球清洗裝置】
中央空調膠球清洗裝置新系統控制還可以設計成【全自動膠球清洗裝置】，主要靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，中央空調冷凝器新系統控制----投用可設置自動保護，清洗時間設計范圍可以設置10-999小時自動清洗一次。清洗時間可設置為30-45分鐘，清洗時間設置：中央空調膠球清洗裝置運行，PLC指令打開裝球室前置電動收球閥和循環水進水管道上電動投球閥，再將信號傳送給膠球輸送泵，啟動膠球輸送泵。當正常運行后，PLC指令打開裝球室電動球閥，循環水管道回水管道上裝有收球閥[漏斗式]，PLC設置時間清洗為30-45分鐘后。PLC指令關閉裝球室的電動閥門，其次PLC指令停止膠球泵運行，PLC再指令關閉電動投球閥門--收球電動閥門。根據PLC設置每隔10-999小時再進行下一次清洗工作，克服了人為清洗不正規等因素，保證了膠球清洗裝置的安全穩定運行。
