手動濾水器-自動反沖洗濾水器結構形式及其特點介紹？
你還在為解決手動濾水器，自動反沖洗濾水器結構形式及特點不了解嗎？宏慶http://lanzhuanbao.com.cn網站新聞中心教你如何使用與了解手動濾水器-自動反沖洗濾水器結構形式及其特點。如有疑問可打電話咨詢或在線客服。
水電廠濾水器的主要任務是將由技術供水總管引來的水經其過濾處理,提供給用水設備有壓清潔水。用水設備包括:發電機定子冷卻器、發電機軸承冷卻器、水輪機水導軸承潤滑、主軸密封用水、變壓器冷卻器、消防滅火用水設備、空壓機水冷卻器等。這些用水設備對供水水質、壓力、流量要求各有不同,而不同水電廠技術供水水源水質情況也有較大差異,因此,了解自動反沖洗濾水器的主要性能參數和不同結構自動反沖洗濾水器的特點對如何選擇一種適應于水電廠實際水質情況過濾的濾水器具有一定意義。
水電廠技術供水水源取水有三種方式。第一種為自流供水,包括水庫上游取水,壓力鋼管和蝸殼取水。第二種為水泵供水,一般自尾水取水,水電站的水頭一般較低或較高。第三種為其它類型,如沉淀池等。手動濾水器一般用在前兩種取水情況。
水電廠技術供水系統手動濾水器的技術參數主要有:過流流量、壓力損失、手動濾水器出口水質要求,其它要求如操作功能自動化程度、是否在線反沖洗濾網清污等。
水電廠技術供水系統中的不同設備對濾水器出口的水質有著不同的要求。冷卻器對濾水器出口水質的要求:保證過濾后水中含有的少量渣滓污物不致造成冷卻器等管道堵塞,濾水器過濾精度(過濾網眼尺寸)通常要求為中6一中2。水輪機水導軸承潤滑、主軸密封用水對濾水器出口水質的要求:保證過濾后水中含有的少量細微顆粒渣滓不致造成磨損軸承或主軸,濾水器過濾精度(過濾網眼尺寸)通常要求為中0.2~中0.02。消防滅火用水設備對自動反沖洗濾水器出口水質的要求:保證過濾后水中含有的少量渣滓污物不致造成消防噴嘴堵塞,自動反沖洗濾水器過濾精度(過濾網眼尺寸)通常要求為中0.8一中0.1。
自動反沖洗濾水器的主要性能指標
2.1設計流量
目前我國水電廠的管道中流速一般按照3一4m/s來設計的,手動濾水器的設計流量也是基于這個設計流速來確定的。
設計流量并不表示手動濾水器允許通過的最大流量,實際上手動濾水器的實際過流量與整個技術供水管網的特性有關,即與整個技術供水管網的流量分配和壓降分配相關,如果由技術供水管網的特性決定分配在手動濾水器上的壓降大于手動濾水器設計流量下的壓力損失,則濾水器的實際流量有可能大于其設計流量；如果由技術供水管網的特性決定分配在手動濾水器上的壓降小于手動濾水器設計流量下的壓力損失,則濾水器的實際流量也可能小于其設計流量。
例如在某技術供水管路上,某閥門因故障不能全開,造成該閥門的阻力系數增加,整個技術供水管路的阻力系數增加,在水頭不變的情況下,管路流量必然下降,但這不說明手動濾水器的技術參數沒有達到設計要求。
2.2設計流量下的壓力損失
設計流量下的壓力損失,是在濾水器設計流量下,計算出來的濾水器進水口與出水口之間的損失壓降。作為手動濾水器性能的一個重要的技術參數,該參數說明了手動濾水器濾網通流能力。該參數值越小,濾水器的通流能力越大,手動濾水器的納污能力和保證足夠過流能力就越強,濾水器性能就越好。該參數值也是保證濾水器出水口水壓的一項重要指標。波動小。
2.3濾網過濾精度
指自動反沖洗濾水器濾網允許通過最大的渣滓污物名義尺寸。該參數決定了濾水器出口水質的好壞。
2.4濾網有效過濾面積
指自動反沖洗濾水器濾網的過流孔或縫隙的面積總和。該面積在決定濾水器設計流量下的壓力損失起主要作用。濾網過濾有效面積越大,自動反沖洗濾水器設計流量下的壓力損失就越小。目前自動反沖洗濾水器設計一般采用濾網過濾有效面積為濾水器進出管斷面積的5一10倍的設計原則。
2.5反沖洗耗水流量
濾水器濾網反沖洗時,排污管流量。該流量值大小影響濾水器出口的壓力及流量波動降低的程度。對于在線自動反沖洗排污濾水器,因?yàn)V網反沖洗是采用局部濾網分步、輪流反沖洗方式,所以,在某時刻反沖濾網面積占濾網總面積的多少或?yàn)V水器濾網分隔成單元的數量多少、排污管徑和濾水器罐體內的壓力,決定了自動濾水器濾網反沖洗耗水流量。從這方面看,濾水器濾網分隔成單元的數量越多,濾水器排污管徑的合理減小,對于反沖洗過程中的濾水器出口供水質量有好處,即出水口流量壓力。
2.6自動反沖洗清污濾水器的最低工作壓力
在線自動反沖洗濾水器是利用其罐體內過濾后的部分壓力水反沖洗濾網,為了有效反沖洗濾水器濾網,濾水器罐體內的壓力不能太低,一般要求在0.ZMPa以上。如果低于該值,則應考慮其它措施以保證濾水器濾網反沖洗的效果,如在濾水器前加裝增壓泵或在手動濾水器排污管后加裝排污泵等。
3濾水器使用的幾種典型濾網
3.1粗過濾濾網
(1)孔板濾網 自動反沖洗濾水器濾水器最常使用的是孔板濾網,即在鋼板上鉆出或沖出均勻密布的小孔并將孔板制成不同形狀的桶狀,板厚一般為1一3毫米,孔直徑(濾水器過濾精度)為2一6毫米,材料一般采用不銹鋼。這種濾網特點是經濟適用,易加工,不需要特殊加工設備。對于水質含渣滓污物、纖維狀污物較少水電站,選用孔網過濾基本上能滿足使用要求。由于孔是機加工成型,飛邊毛刺難以處理,因此其弱點是易掛纖維狀污物,樹枝也較易嵌人孔中,反沖洗效果較差。
(2)楔形線篩網 楔形線篩網在其它行業過濾中使用較早,國外濾水器產品早有使用,目前已用于國內水電廠技術供水濾水器上。該形式濾網適用于過濾精度0.2一3毫米,其制作成型需要專用設備,成本較高,材料一般為304不銹鋼。較孔板濾網比,因其使用成型線材繞制焊接成型工藝,楔形線篩網沒有孔板濾網飛邊毛刺的缺點,不易掛污。同時由于楔形線特殊斷面形狀,造成水流通過濾網厚度的流道是一個擴張喇叭口形狀,這個流道形狀對濾網反沖洗效果極有好處。該濾網過濾縫隙對水流方向形成反V形區,收集大于V形縫隙最窄處尺寸(過濾精度)的顆粒。
該型式過濾最大優點是: 過濾時:避免了使用平行縫隙濾網、直孔濾網或過濾縫隙(孔)面對水流成正向V形濾網,容易出現部分有一定彈性的固體污物鉆人縫隙(孔)卡住并隨時間越長卡的越緊,造成反沖不力的情況。因而這種濾網設計具有防阻塞特點。反沖時:由于反沖水流經過V型截面由外向內進入濾芯管內沖洗滯留在濾芯內的污物,這樣就產生噴嘴效應使反沖效果更加有力。
3.2精細過濾濾網
(1)不銹鋼編織網 對于過濾精度要求在2毫米以下,孔網已難以加工,自動反沖洗濾水器一般采用編織網過濾,過濾精度為0.1~2毫米。不銹鋼編制網在市面上很容易買到,其過濾顆粒狀渣滓污物效果不錯,因編制網的鋼絲很細,纖維狀污物容易纏繞在編織網上,反沖洗不下來,濾網容易堵死。
(2)燒結網 燒結網有金屬粉末燒結、非金屬纖維燒結和陶瓷燒結等類型,過濾精度一般在幾微米到一百多微米,其中陶瓷燒結濾網能做到過濾精度為0.2微米,主要用于精微過濾。其特點是過流能力低,濾網反沖洗較困難,價格昂貴。其用作水電廠技術供水過濾器濾網不是最佳選擇。
(3)不銹鋼編織復合網 目前國內引進國外技術生產出的不銹鋼編織復合濾網,由多層不同粗細網孔的不銹鋼編織網復合而成,過濾精度由其控制層決定,一般在幾微米到一百微米。其特點是制作成型的濾網強度好,過流能力強,濾網反沖洗效果,價格經濟。其適合用作水電廠消防或生活供水、主軸密封供水等過濾器濾網,使用效果和壽命好。
(4)塑料疊片網 國外有一種用于農業噴灌或滴灌的水過濾器,采用塑料疊片作為濾網過濾,其工作過程也很有特點:過濾時,僅允許小于疊片縫隙的雜質和水通過,但在反沖洗過程中,由于反沖洗水壓的作用使塑料疊片的縫隙自動張開使卡在縫隙中的雜物及擋在縫隙外的雜物能夠順利反沖下去。采用這種濾網的手動濾水器一般單個過流量較小,對于水電廠水過濾需要采用多個手動濾水器并聯使用。
4幾種典型結構型式自動濾水器及其特點
我公司生產的各型濾水器已在國內外水電站應用達260余臺,經過了汛期和不同水質的運行及考驗,取得了較多的運行及設計經驗。我所設計生產的濾水器基本上滿足各水電站技術供水的不同要求。4.1手動濾水器-自動反沖洗濾水器
手動濾水器-自動濾水器采用多個管狀濾芯,濾芯采用上下雙人口通道結構,充分利用了空間,濾芯進水口面積是單人口通道結構產品的2倍,有效過濾面積是濾水器進口管過流斷面積的5倍以上。由于濾芯采用上下雙人口通道結構,避免了單人口通道結構管狀濾芯污物容易在其末端積存堵塞減少過濾面積的缺陷,同時濾水器的進出水管可靈活制作成下進上出或上進下出的結構。該型自動濾水器自動化程度高,濾網可采用孔網和楔形線濾網,過濾精度可制成小。.2~6mm,公稱通徑為DN50一DN50o,可滿足大部分水電廠水質過濾的需求。
4.2手動濾水器-自動反沖洗濾水器

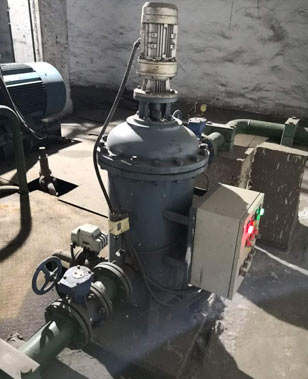

手動濾水器-自動濾水器采用單個固定濾網,中空軸吸污刮板結構,適用于雜物、粘附物較多的水質過濾,尤其適用于水頭較低的水電站。該型自動濾水器自動化程度高,濾網可采用孔網、楔形線濾網和不銹鋼編織復合濾網,過濾精度可制成中。2~6mm,公稱通徑為DN50~DN500。
4.3 手動濾水器-自動反沖洗濾水器
手動濾水器-自動濾水器采用兩級過濾結構,兩級過濾的濾網反沖洗排污均獨立進行,粗濾網可從檢修口直接取出,檢修方便。該型式濾水器是專門為水質含懸浮雜物特別多的水電站(如徑流式水電站)設計的。該型自動濾水器自動化程度高,濾網可采用孔網、楔形線濾網和不銹鋼編織復合濾網,過濾精度可制成中0.2~6mm,公稱通徑為DN50~DN500。
4.4 手動濾水器-自動反沖洗濾水器
手動濾水器-自動濾水器快拆濾網型,采用多個管狀濾芯結構,管狀濾網可從檢修口直接取出,檢修方便。該型式濾水器是專門為水質含懸浮雜物特別多的水電站(如徑流式水電站)設計的。該型自動濾水器自動化程度高,濾網可采用孔網、楔形線濾網,過濾精度可制成幣0.2~6mm,公稱通徑為DN5o一DN5oo。4.5 手動濾水器-自動反沖洗濾水器
手動濾水器-自動濾水器為精細過濾器,采用單個固定不銹鋼編織復合濾網,中空軸吸污刮板結構,過濾精度可制成中0.01一0.lmm,該型自動濾水器自動化程度高,公稱通徑為DN15一DN10oo,適用于水電站、泵站技術供水系統中的主軸密封供水、水導潤滑、消防供水的高精度水過濾。
目前國內濾水器生產廠家生產的手動濾水器電控部分技術均在同一水平上,但在手動濾水器內部結構和濾網形式的采用上還有較大的區別。判斷手動濾水器性能的好壞,除了從前面討論的濾水器幾個重要參數指標來判斷,還應從濾水器內部結構和濾網形式來看。手動濾水器內部結構和濾網形式設計選用合理,手動濾水器的濾網的反沖清污效果好,則手動濾水器的檢修周期將會較長,減輕維護檢修的勞動強度。濾水器的結構,自動濾水器反沖洗濾網的面積占濾水器全部濾網面積的多少對濾網反沖洗效果有較大影響,占的比例較大,反沖洗效果較差,排污時手動濾水器出口壓力降低值也較大。該比例值設計時考慮一般不高于0.1。
對于清水水電站,懸浮雜物較少和自動化水平要求不高的水電站,選用固定式或手動排污的濾水器是經濟實用的方案。對于大部分水電站尤其是無人值班少人值守自動化水平要求高的水電站,應選用自動清污濾水器。在選用自動清污濾水器時,應根據不同水質情況選用不同濾網:懸浮雜物較少的清水電站,孔板濾網基本能滿足要求；對于含懸浮雜物較多的水電站,選用過濾精度1.5~3~的楔形線濾網效果較好；對于過濾精度要求較高的水導軸承潤滑供水、主軸密封供水、消防供水或生活供水的過濾,選用不銹鋼編織復合濾網的過濾。 |
