供熱工程中自動排污過濾器的作用及選型使用
在熱力管道入口裝置中，一般設有自動排污過濾器、調壓板、溫度計、流量計、壓力表。自動排污過濾器是熱水供暖網管系統中一個不可缺少的裝置，如果在供熱系統中沒有自動排污過濾器或者自動排污過濾器的安裝沒有按操作規程執行，就會把系統中的雜質、污物帶入供熱系統中，造成散熱器堵塞，供回水循環不暢，散熱器不熱，室內溫度低，給百姓生活帶來許多煩惱。如雜質和污物進入鍋爐系統內，易造成鍋爐的水冷壁管堵塞，導致水冷壁管爆裂，造成生產事故。
自動排污過濾器安裝使用方法的正確與否直接影響著管網及鍋爐設備的安全性。幾年來，鍋爐房及供熱管道系統工程安裝中發現有的施工和管理單位由于對自動排污過濾器的作用認識不足，安裝使用不當而發生了不少問題，影響了正常供暖。對目前自動排污過濾器選型、安裝、使用中普遍存在的問題以及正確的安裝使用方法提出以下見解。
1、自動排污過濾器的作用及工作原理
自動排污過濾器的主要作用有兩個。一是用來清除和過濾管路中的雜質和污垢，以保證系統內水質的潔凈，減少阻力和阻止堵塞調壓板孔板、管路和鍋爐。二是在自動排污過濾器的頂部安裝自動排氣閥，排出管內的空氣，保證管網循環水泵和鍋爐設備的安全運行。
自動排污過濾器的工作原理是：管網中高速流動的水進入自動排污過濾器后，由于流動截面突然擴大而流速突降，系統中的雜質、污物便沉積在自動排污過濾器底面由排污閥排出，系統中的空氣則浮在自動排污過濾器的頂部，從自動排氣閥排出。
2、自動排污過濾器的選型

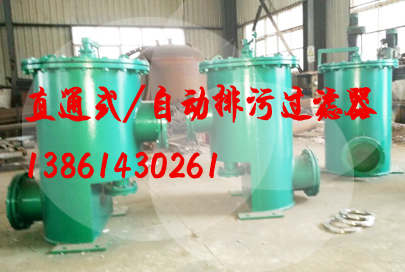

自動排污過濾器形式有立式和臥式兩種，應根據現場的實際情況選用適當?shù)男褪健?BR> 自動排污過濾器的過濾網，立式直通自動排污過濾器采用直徑4㎜孔的花管，臥式直通和角通。

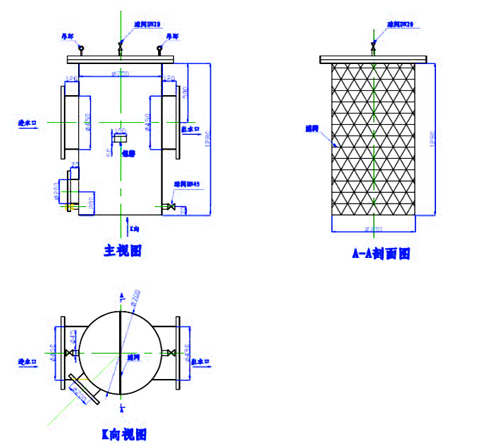

自動排污過濾器工作原理：
為正常工作狀態水從左邊向右流動,雜物流到排污口或附在過濾上。需要排污時：a、水正常流動,正常過水,打開排污口就可以將一部份雜質排出。b、當纖維物糊在過濾網上不能按上述方法清洗過濾網時,首先將自動排污過濾器前方的渦輪傳動裝置關閉。開啟排污口,利用水倒流反沖過濾器網的原理將物污沖下,從排污口排出。c、過濾網孔面積的選擇,過濾網孔的總面積≥管道截面積的幾倍。
反沖洗過濾器的安裝與使用：
⑴自動排污過濾器安裝在進水管道的各類配置閥的前端。在過濾器的前后方安裝一個截止閥,在過濾器的下方安裝一個排污閥,考慮整體檢修時應加裝旁路。反沖洗過濾器可以水平安裝,也可以垂直角度。
⑵反沖洗過濾器的使用在管路正常工作狀態時,截止閥為開啟狀態,排污閥為關閉狀態。在管路正常工作狀態時,截止閥為開啟狀態,排污閥為關閉狀態。工作一段時間后排污法處有少量的少砂粒等,這時管路正常工作(通水),可以開啟排污閥,進行少量排污。
當過濾網上糊上大量的纖維物而影響管路的流量時,就需要清洗過濾網。這時關閉截止閥,開啟排污閥,依靠管路水反流的沖力,沖洗過濾網,3~5分鐘后,開啟截止閥,關閉排污閥,管路正常工作。
⑶自動排污過濾器的特點:管路在正常工作過程中可排污,免拆洗、結構簡單,使用方便。
⑷其它自動排污過濾器均可參照此說明書。
⑸設備(竣工圖中劃類)的安裝、使用管理與修理改造應按照《固定式壓力容器安全技術監察規程》中有關規定進行。
⑹供貨范圍見發貨清單。 |
