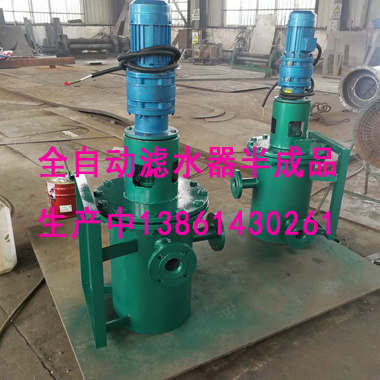

電站冷卻供水系統一種自動清污過濾的產品：全自動濾水器
電站(廠)冷卻供水系統用自動濾水器。包括罐體,進水及排污腔,過濾腔及上、下排污轉板,下污水腔,進、出水口,帶電動閥的上、下排污口及檢修孔。該全自動濾水器采用上部進水、下部出水,漂浮物及懸浮、沉積物分流排放的方式而具有設計合理,結構緊湊,自動清污、排污徹底、可靠,檢修方便并可實現無人值班在線運行等特點�？朔吮尘凹夹g(shù)采用下部進水、上部出水及濾網過濾存在的濾網易堵塞、檢修困難等弊病。
該產品是一種自動清污、排污的濾水器,包括濾水器罐體,設于罐體上的進、出水口,過濾組件、排污系統、動力及控制系統；其特征在于在罐體內設有三個腔體,其中上部為進水及排污腔,中部為帶上、下轉板的過濾腔,底部為下污水腔；而進、出水口則分設于罐體的下部及上部,分別與進水及排污腔連通；過濾組件則為過濾筒組,過濾筒均設置于過濾腔內,各筒的上口與進水及排污腔和過濾腔連通,下口則通過下轉板上的排污孔間斷地與下污水腔連通,而上、下轉板均與主軸緊固成一體；排污系統設置有上、下兩套帶電動閥的排污口,上排污口與進水及排污腔接通,下排污口則與下污水腔接通。
是一種全自動清污濾水器,由執行機構和自動控制機構兩部分組成,執行機構是過濾器,排污短管,電動排污閥,過濾器主要由上殼體、下殼體,電動機、減速裝置,傳動軸,過濾組件組成,電動機與減速裝置連接,其機座固定在軸承座上,軸承座固定在殼體上,減速裝置的輸出軸固定在軸套內,由軸承支承,上殼體和下殼體在凸緣處由螺栓固定連接,下殼體的排污口通過波蘭與排污短管相連,排污短管出口接有電動排污閥,其特征在于在上殼體與下殼體組成的過濾腔內,裝有過濾組件和液流臂,傳動軸的一端與軸套固定連接,另一端穿過過濾組件,軸端通過法蘭盤與插進過濾組件底盤的液流臂中心盤上端面固定連接,中心盤的外表面與過濾組件的底盤內表面之間裝有軸套,液流臂下端的排污管插在下殼體下底的內凸臺里,排污管與凸臺的內壁之間裝有軸套,過濾組件的底盤固定在下殼體的內凸臺上；
過濾組件主要由壓蓋、濾網、過濾單元,螺栓、底盤、隔環組成,過濾組件的特征是：過濾組件的濾網是由與傳動軸同心的兩層濾網組成,過濾組件的底盤上有兩圈過水孔,內,外層濾網插在兩圈過水孔兩側的凹槽內,內、外層濾網的上端扣有壓蓋,壓蓋和底盤之間通過螺栓連接成一整體,隔環、底盤,壓蓋三者嚴密組裝,內,外層濾網之間通過隔環分成隔絕的兩部份,隔環與內層濾網上間裝有N個過濾單元,隔環與外層濾網之間裝有M個過濾單元,過濾單元毗連成與傳動軸同心的兩圈過濾通道,過濾單元與濾網接觸的一面呈開口狀,兩圈過濾單元的下端與底盤上的兩圈過水孔對應接口；
液流臂的特征是：液流臂呈“Y”形,臂的兩端中心距不等,U形管內裝有止推套,過濾組件的底盤與止推套的上端面接觸,止推套的上口分別和過濾底盤上的兩圈過水孔相對,孔徑相同。 |
