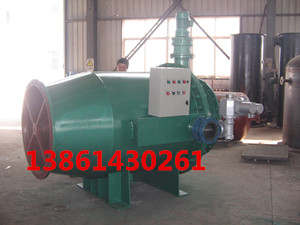

大流量自動濾水器
一、工作原理
LSHK系列大流量自動濾水器，由四個不銹鋼過濾芯組合在罐體內，其主要構件是由四個濾芯與四組吸污裝置構成。過濾時污水從過濾器下部進入并分布到各個濾芯。污水由濾芯的內側向外側進行過濾。污水中固體物被濾網截留下來；通過一臺電力馬達驅動清洗機構，作旋轉及上下運動的吸吮掃描器，吸吮掃描器內部與一個3"排污閥相通，在排污閥打開時，過濾器內部水壓與外部大氣之間形成的壓差使每個吸嘴產生強勁吸力，掃描器將濾網雜質吸下并通過排污閥排出，這個清洗過程大約需要35-60秒鐘。過濾器的四個濾網輪流清洗。在整個反清洗過程中，系統不斷流。
二、技術參數
單臺流量：2000-4000M3/H 控制電壓：交流220V
最小工作壓力：0.25MPa 控制方式：壓差、時間及手動
最大工作壓力：1.0MPa、1.6Mpa 清洗時間：35-90秒/單芯
最高工作溫度：70℃ 清洗方式：360°掃描吸吮式清洗
安裝方式：立式安裝 清洗壓損：0.01-0.08MPa
過濾精度：20-500微米 清洗機構轉速：14-20rpm
額定操作電壓：三相，220V，380V，50H
三、大流量自動濾水器的技術特點
1、處理量大，且可并聯使用，單機處理量最大可達4000m3/h。
2、過濾精度默認為200微米，且從200至3000微米可選，過濾面積大，納污量高，用戶可根據實際工況制。
3、刷式清洗，兩次清洗排污的時間間隔較長，具有在清洗排污時不間斷供水、無須旁路的特點，且清洗時間短，排污耗水量少。
4、特殊過濾單元設計，堅固耐用。
5、獨特的清洗設計，實現低負載、低水頭、均勻排污功能。
6、設有電機過載保護，可有效保護電機。
7、占地面積小，設有吊裝單元與抓梯，方便維護。
8、維修性強、安裝拆卸簡便易行。
9、液晶顯示界面，人性化設計操作簡便，無需專業人員進行操作指導。
10、與用戶管線的連接方式為法蘭連接，法蘭采用國標法蘭，通用性強。
11、特別適用于雜質含量高、工作環境惡劣的地方。
安裝示意圖
四、大流量自動濾水器
主要由：1、殼體 ； 2、濾芯 ；3、電動排污閥；4、壓差開關測壓系統；5、 PLC控制系統等組成
