旋轉液壓二次濾網排污不凈的結構說明
旋轉液壓二次濾網的基本構造是由殼體、網芯、內置排污器、液壓傳動軸系統、傳動軸支架、聯軸器、進水口、出水口、排污口、排氣口、排水口、等幾部分組成。對液壓旋轉二次濾網的結構進行分析，如圖結構展示：
一、 旋轉液壓二次濾網安裝：
1、旋轉液壓二次濾網安裝在用水管道進水管道上，也可安裝在循環泵出口，其效果相同。進出水口管處應裝截止閥，便于濾水器檢修。
2、旋轉液壓二次濾網在接入380V交流電源前，請務必?cái)嚅_三相空氣開關。只有在所有接線完成后，才能接入電動裝置和電動閥門的三相電源。在現場按基礎落位對應接上進、出水和排污接口。
3、旋轉液壓二次濾網與凝汽器循環水管進口間距保持100mm以上，如條件許可可在濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。
4、旋轉液壓二次濾網安裝后，須清除濾網前循環水管中的一切雜物，投運前，并作運行試驗，檢測濾水器減速機排污閥是否接線正確（手動無此操作功能）。
5、關閉旋轉液壓二次濾網出水端閥門及排污閥，緩慢打開進水閥門，擰開排氣口閥門，排出濾水器內空氣，排完后擰緊，并檢查各處有無滲漏。
6、應整機檢查各部位和管線有無滲漏。出水閥門也應全部開啟，確認無異常后可將濾水器并入系統，投入正常使用。
二、旋轉液壓二次濾網安裝注意事項
1、旋轉液壓二次濾網基礎必須按當?shù)氐啬土突A(chǔ)荷載做成實體，使濾水器支座底板與基礎面全部均勻接觸，基礎設預埋螺栓，待濾水器安裝就位后進行二次灌漿。
2、旋轉液壓二次濾網安裝就位后，必須檢查內部是否有遺留物，防止濾網卡死。
3、進出口法蘭、排污法蘭、放水法蘭等與系統管路相連，最后裝上差壓控制裝置、放氣球閥等附件即可。
4、安裝時應使旋轉液壓二次濾網筒體可靠接地，以免漏電發生危險。
三、旋轉液壓二次濾網排污不凈的結構分析：

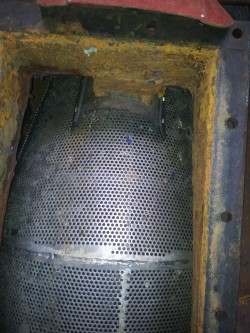

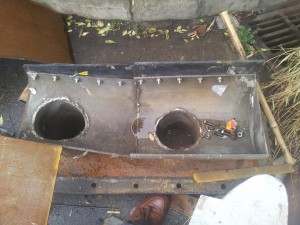

1、旋轉液壓二次濾網的解體所見，內置排污器設計不合理，大面積占過濾空間，排污通道安裝位置不合理；見圖可見
2、旋轉液壓二次濾網解體所見，內置排污設計通流面積嚴重超限，使二次濾網過濾時無反沖水壓，反沖水量≥20％，循環水量損失嚴重超標。
3、旋轉液壓二次濾網的傳動系統由液壓系統控制，故障率高，維修量大。
|
