反沖洗濾水器的技術升級改造
連云港市宏慶電力輔機開發有限公司對各式各樣老式反沖洗濾水器/過濾器進行技術升級改造，反沖洗濾水器/過濾器技術升級改造范圍【工業濾水器＋手動濾水器＋電手動濾水器＋自動濾水器＋全自動濾水器＋自動過濾器＋手動過濾器＋電動過濾器自動反沖過濾器＋二次濾網＋反沖洗二次濾網＋循環水二次濾網＋循環水反沖洗二次濾網＋plc自動循環水反沖洗二次濾網】。

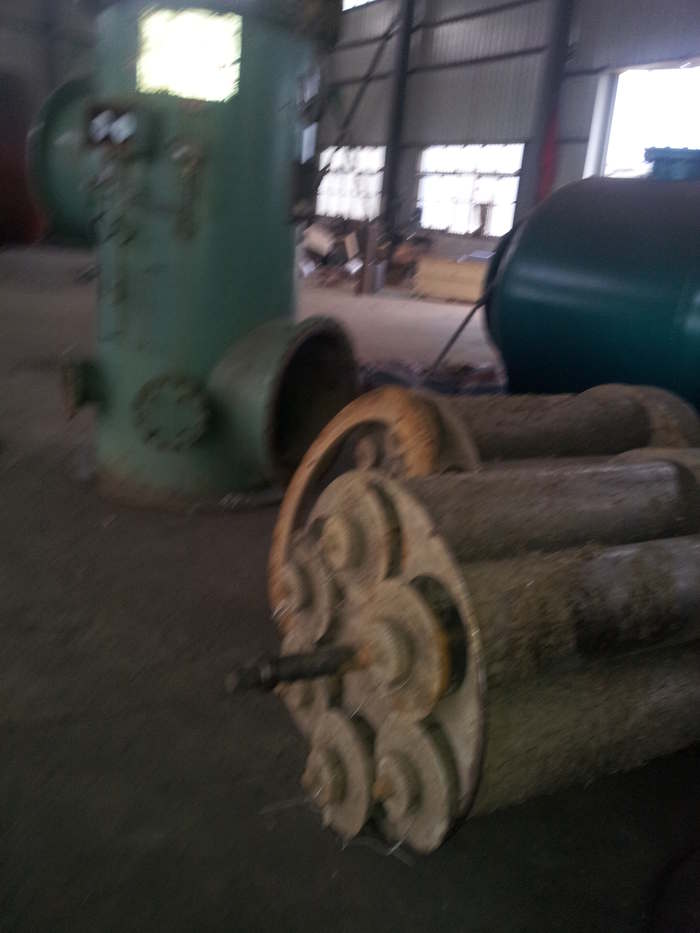

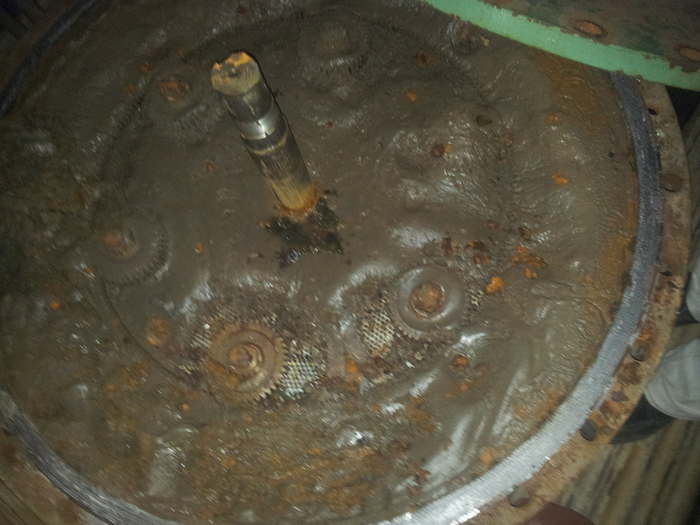

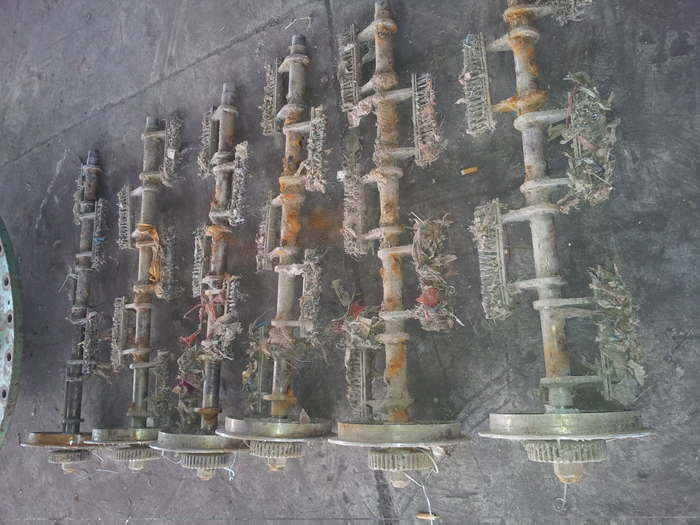

各式各樣老式反沖洗濾水器/過濾器普遍存在問題的詳細說明，請看老式反沖洗濾水器/過濾器存在問題相關圖片：才能制定岀老式反沖洗濾水器/過濾器的改造方案。
老式反沖洗濾水器/過濾器改造形式：改造案例的方案細節說明：
太倉神華國華發電有限公司自動反沖洗過濾器改造方案
一、設備現狀
貴公司自動反沖洗過濾器現況，反沖洗過濾器主要結構：內部有六個濾筒，濾筒內有六個清污刷，清污刷主軸上設有平面齒輪，作為反沖洗過濾的傳動系統，清污刷主軸上配有一只平面齒輪，過濾器主軸連接大齒輪，大齒輪旋轉帶動六只濾筒內清污刷旋轉。該濾水器設計存在先天性不足。待過濾水進入自動反沖洗過濾器，水流帶動懸浮雜物沿濾筒底部向上聚集，當反沖洗過濾器無法將懸浮雜物反沖洗排出時。雜物堆積導致主軸帶動六個反洗刷失靈，六個清污刷均會卡死，最終導致減速機過流損壞，使自動過濾器無法正常安全使用。
二、自動反沖洗過濾器系統改造分析
自動反沖洗過濾器是凈化水中污物、保持冷卻水經常處于清潔狀態，保證冷卻水正常投運，是冷卻水系統不可缺少的設備。我國水環境污染較為嚴重，江河、湖泊等水質污染尤為突出。目前我國冷卻水系統大多為開式循環。很多設計院在設計時根本就沒有考慮到這一問題，即使設計加裝自動反沖洗過濾器，也普遍存在反沖洗結構設計不合理。我公司是生產環保節能型電力輔機設備定點單位，我公司近幾年來不斷征求廣大用戶意見，對自動反沖洗過濾器反復試制，不斷進行技術改進，成功研制自動反沖洗過濾器,自動反沖洗過濾器主要針對國內塑料簿膜污染嚴重，自動反沖洗過濾器系統中增加強排污反沖洗裝置，克服了塑料簿膜清洗難的問題，使自動反沖洗過濾器結構性能設計更為合理，并廣泛應用于6MW至1000MW火力發電機組冷卻水系統中，受到新老客戶的好評。
三、自動反沖洗過濾器結構改造說明：
1、全自動反沖洗過濾器結構改造說明：
1.1、自動反沖洗過濾器改造過程中保留原設備外殼：①進水管接口、②出水管接口、③排污口、④檢修孔、⑤主軸、⑥聯軸器、⑦減速機等。
1.2、清除自動反沖洗過濾器內部所有濾芯及清污刷和大小齒輪。
1.3、保留原過濾器下部排污口，在過濾器頂部增加懸浮雜物排污口。
1.4、制作一體化過濾網，并制作清污刷4只，固定在主軸上便于清除各種懸浮雜物。
1.5、一體化過濾網制作工藝，改造時考慮貴公司座落在長江沿線，冷卻水中懸浮雜物超常規，洪峰時雜物過量，增加自動反沖洗過濾器水阻，從而損壞濾網。設計一體化濾網改造過珵中，在不影響清污刷的清污效果前提下，一體化濾網外部增加三道加強圈中間用加強筋連接加強，保證濾網有足夠的強度。
1.6、為了保證過濾器的正常運行，控制系統采用PLC自動控制�？蓪崿F(xiàn)手動、定時、差壓三種控制方式。PLC控制過程中，考慮到泥沙和懸浮物的清除不同要點，控制程序設置：反沖洗定時排污裝置，上排污閥排污時間為2分鐘，上排污閥關閉到位時啟動下排污閥，因下排污閥排的是時沙石貝殼，設置排污時間為1分鐘。設置定時排污的目的：沿江洪峰時懸浮物較多，預防差壓系統有異，增設定時排污系統能確保冷卻水系統正常安全運行。
2、自動反沖洗過濾器改造后結構特點：
自動反沖洗過濾器主要由：①殼體（保留原殼體）、②電動旋轉機構（保留原執行機構）、③楔形不銹鋼網芯（新增加），④差壓變送器（保留原差壓變送器），⑤電動排污閥（保留下部排污閥，增加頂部排污閥）、⑥壓力表，⑦PLC控制柜（新增加，留有DCS接口)等組合件組成。PLC控制全自動反沖洗過濾器排污系統，可以實現現場手動操作、時間控制、差壓自動控制。
